В вентиляционных контурах теплообменные устройства необходимы для передачи тепла от нагревающей рабочей среды к нагреваемой. После чего нагретая рабочая среда переходит в контур воздушного отопления, который отвечает за прогрев воздуха в здании.
Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.
Теплообменное устройство рассчитано по взятым характеристикам:
По данным параметрам специалисты рассчитали паяное теплообменное устройство ТТ50-20. В этом приборе двадцать пластин, а площадь обмена теплом составляет 1 м2.
.jpg)
.jpg)

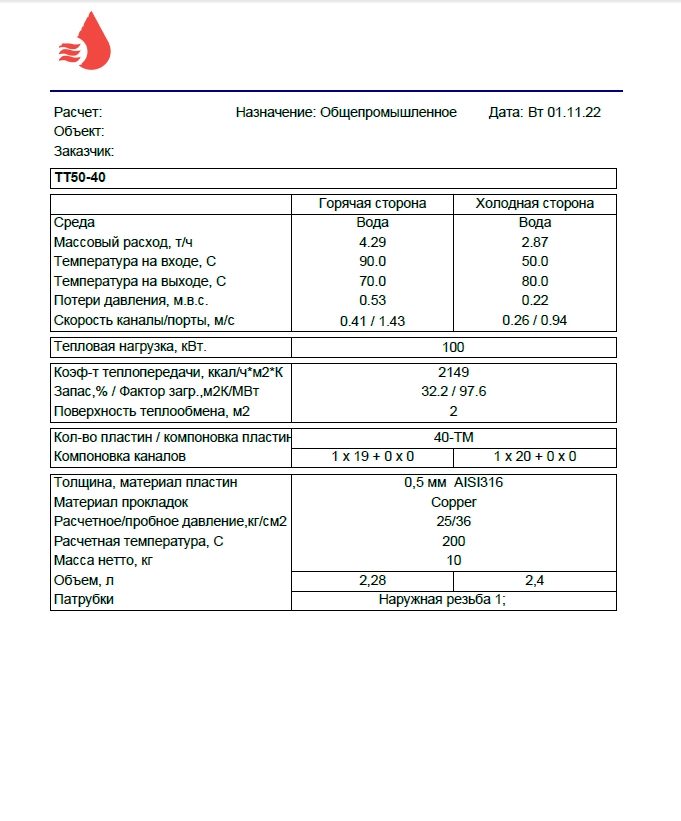

Теплообменное устройство рассчитано по взятым характеристикам:

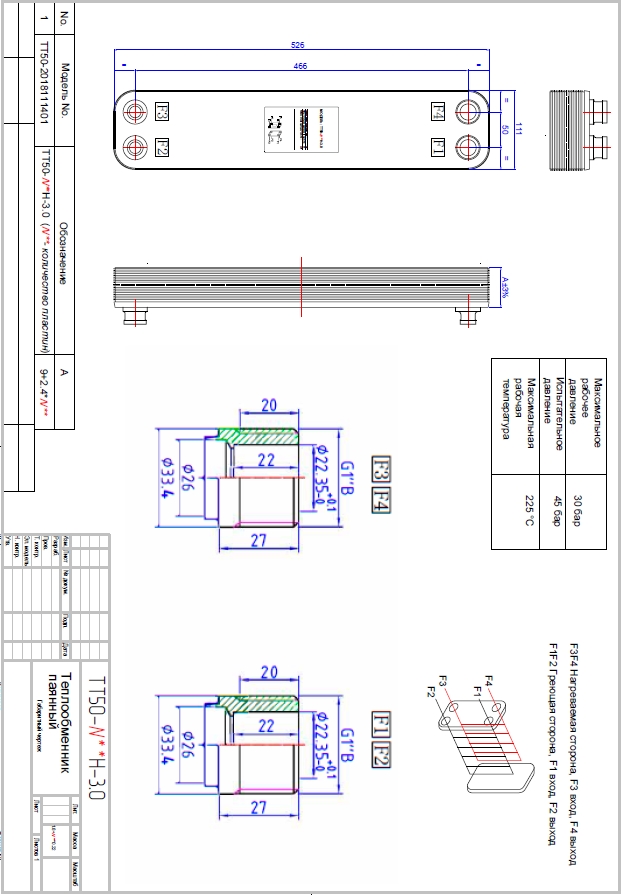

По данным параметрам специалисты рассчитали паяный теплообменник ТТ50-40. В этом приборе сорок пластин, а площадь обмена теплом составляет 2 м2.
.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Данные характеристики необходимы нашему специалисту, чтобы произвести расчёт теплообменного устройства:
Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Высокий коэффициент передачи тепла
Теплообменное устройство продуктивно осуществляет процесс охлаждения водной среды за счёт тоненьких (0,4 мм.) пластин.
Малые габариты
Прибор прекрасно разместится в коллекторном шкафу или специальной нише. Помимо этого, паяные устройства меньше весят в сравнении с разборными моделями.
Высокие технические параметры
Максимальное значение рабочего давления – 30 бар. Max значение рабочей температуры – 225С, min значение рабочей температуры (-196С)
Удобство монтажа
С помощью патрубков со специальной наружной резьбой, клиент легко сможет монтировать теплообменное устройство к инженерным сетям с применением типовых фитингов (американок, муфт..)
Коррозийная устойчивость
Структура теплообменного устройства изготовлена из специальных марок нержавеющей стали, что повышает коррозийную устойчивость прибора.
Многопрофильность
Теплообменные устройства могут использоваться для применения с гликолями, антифризами, незамерзайками, тосолами и т.д.
Какая мощность может быть у теплообменных устройств?
Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.
Какой может быть диаметр у патрубков?
Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200
Какова поверхность обмена теплом?
Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2.
Какие максимальные значения рабочего давления и максимальные значения температурного режима?
Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С, min значение рабочей температуры (-196С)
Что используется для спайки пластин?
При спайке пластин в блоке применятеся тонкий лист меди.
Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменные устройства отлично справляются с такими носителями.Видеоотзывы
