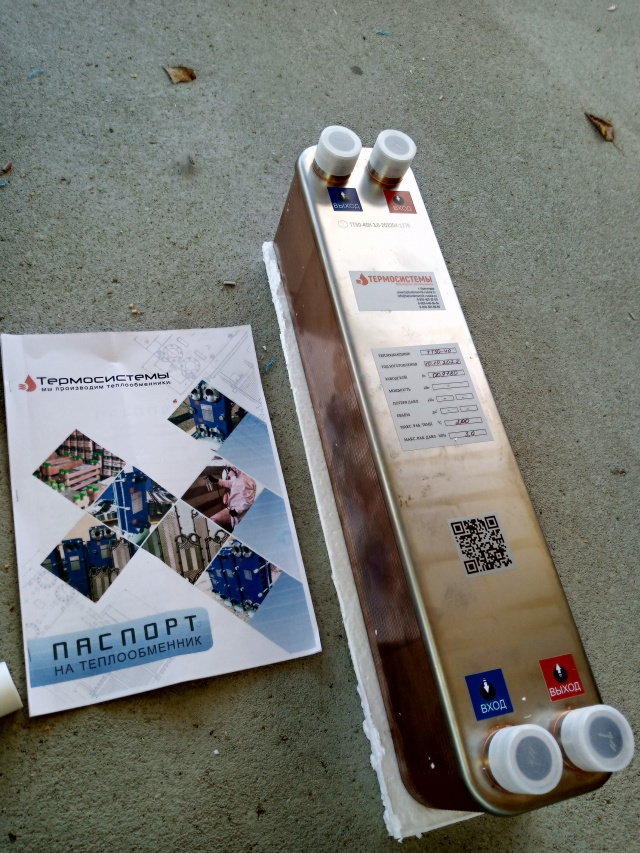

Паяные теплообменники ТТ для тёплых полов

Благодаря своим достоинствам в виде малых габаритов и высокой производительности теплопередачи, паяные теплообменные приборы ТТ популярны в использовании для контуров теплых полов. Они прекрасно справляются с передачей тепла от нагревающей рабочей среды в систему теплого пола, а также могут работать в контурах с высоким рабочим давлением до 30 бар и функционировать с гликолями (антифризами).

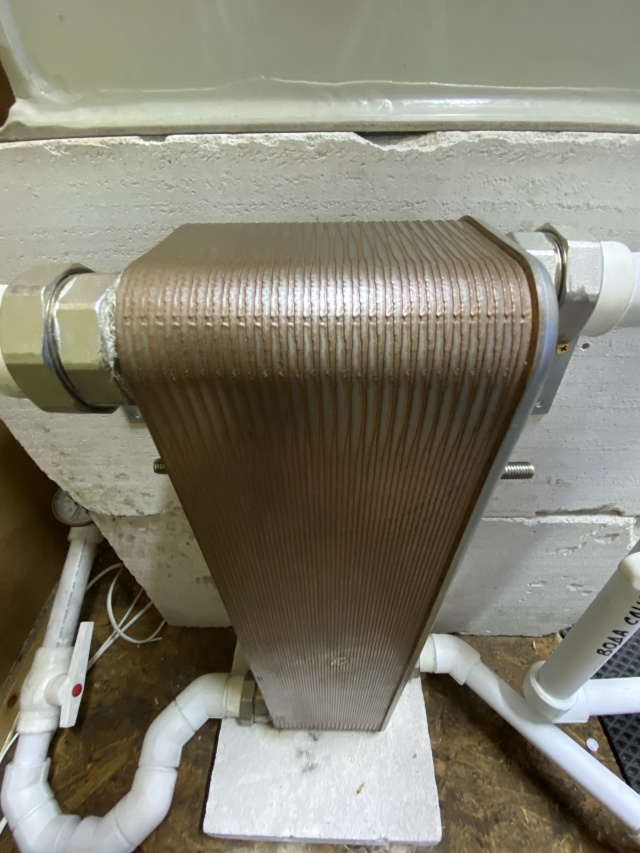

Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.

Примеры расчетов теплообменников ТТ

Пример расчёта паяного теплообменного прибора для контура теплого пола

Поверхность нагреваемого теплого пола – 65 м2. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 10 кВт. (при расчёте рассчитываем, что 1 м2 теплого пола необходима 150 Вт. Мощности)
Температурные значения нагревающей рабочей среды, поступающего от газового котла – 60С
Внутреннюю систему теплого пола прогреваем с 25С до 35С. Рабочая среда с температурным значением 35С поступает в трубный пучок теплого пола.
Виды рабочей среды – вода

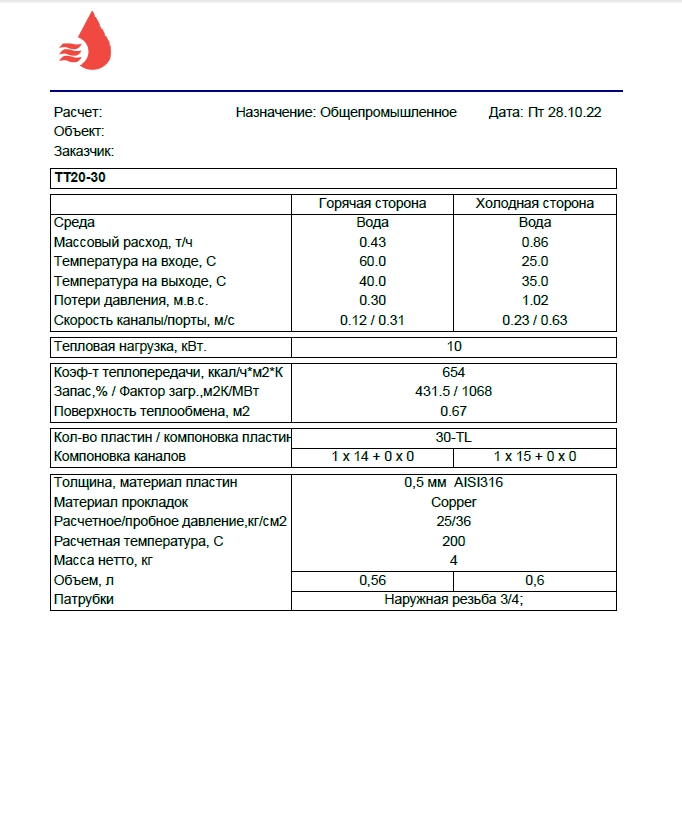

По данным параметрам специалисты рассчитали паяный теплообменник ТТ20-30. В этом приборе тридцать пластин, а площадь обмена теплом составляет – 0,6 м2.

Пример расчёта паяного теплообменного прибора для контура теплого пола

Поверхность нагреваемого теплого пола теплого пола – 130 м2. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 20 кВт. (при расчёте рассчитываем, что 1 м2 теплого пола необходима 150 Вт. Мощности)
Температурные значения нагревающей рабочей среды, поступающего от газового котла – 60С
Внутреннюю систему теплого пола прогреваем с 25С до 35С. Рабочая среда с температурным значением 35С поступает в трубный пучок теплого пола.
Виды рабочей среды – вода

По данным параметрам специалисты рассчитали паяный теплообменник ТТ20-50. В этом приборе пятьдесят пластин, а площадь обмена теплом составляет – 1 м2.

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Данные характеристики необходимы нашему специалисту, чтобы произвести расчёт теплообменного устройства:

Мощность теплообменного устройства (кВт.) или размеры поверхности теплого пола (м2)
Температурные значения нагревающей рабочей среды
До каких значений температуры нужно прогреть внутреннюю рабочую среду, который поступает в контур теплого пола

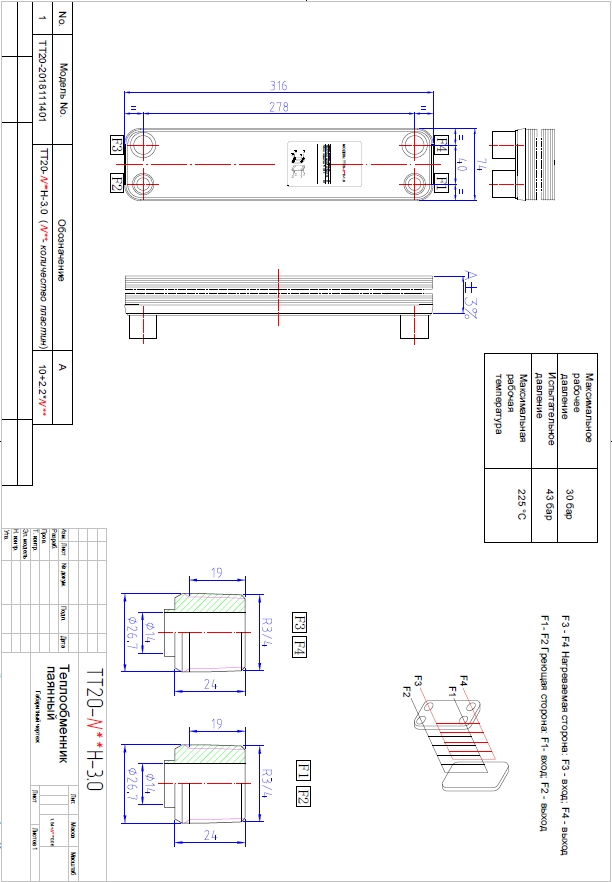

Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные устройства ТТ — это безопасные приборы, которые доказали свою эффективность на протяжении 12 лет эксплуатации в неблагоприятных условиях. Эти устройства имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора дают возможность снижать затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые габариты. Прибор прекрасно разместится в коллекторном шкафу или специальной нише. Помимо этого, паяные устройства меньше весят в сравнении с разборными моделями.

Высокие технические параметры. Максимальное значение рабочего давления – 30 бар. Max значение рабочей температуры – 225С.

Из-за высоких значений рабочего температурного режима паяные приборы могут применяться в контурах, где нагревающей средой выступает пар.

С помощью патрубков со специальной наружной резьбой, клиент легко сможет монтировать теплообменное устройство к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменного устройства изготовлена из специальных марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменные устройства могут использоваться для применения с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

Какая мощность может быть у теплообменных устройств?

Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Отапливаемая поверхность будет напрямую зависеть от мощности прибора. Она может иметь значения от 10м2 до 20 000 м2. Наша компания готова подобрать устройство для любого значения отапливаемой поверхности в этом диапазоне.

Какой может быть диаметр у патрубков?

Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность обмена теплом?

Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2

Какие максимальные значения рабочего давления и максимальные значения температурного режима?

Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.

Что используется для спайки пластин?

При спайке пластин в блоке применяется тонкий лист меди.

Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменные устройства отлично справляются с такими носителями.

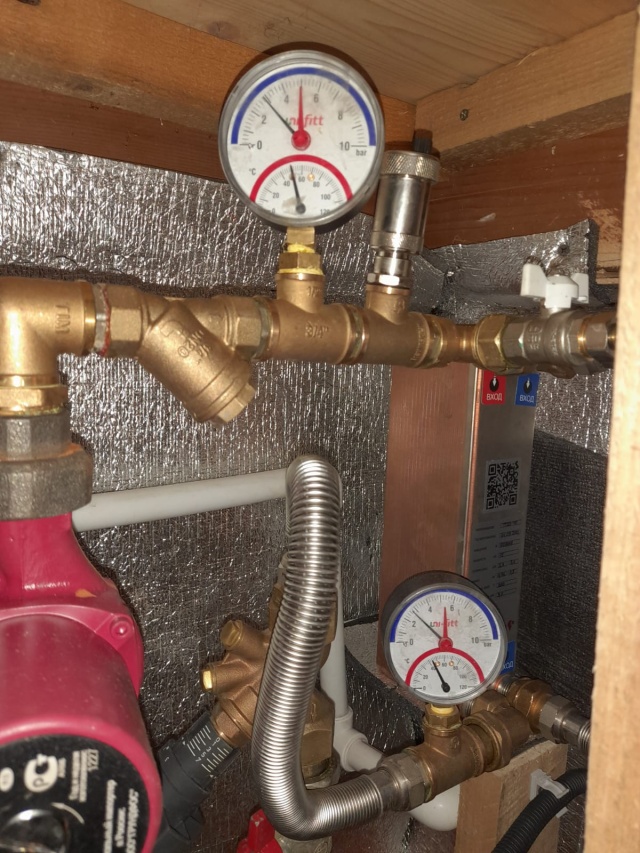

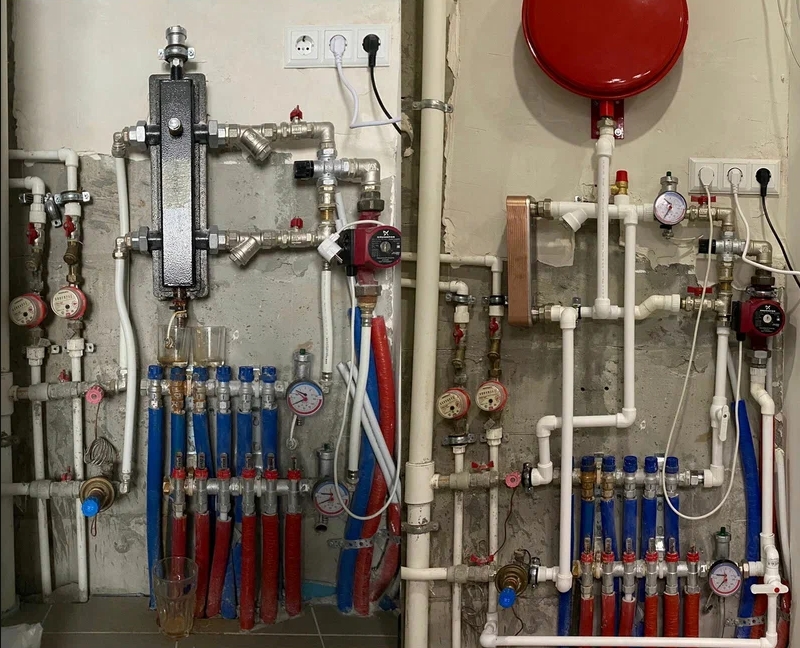

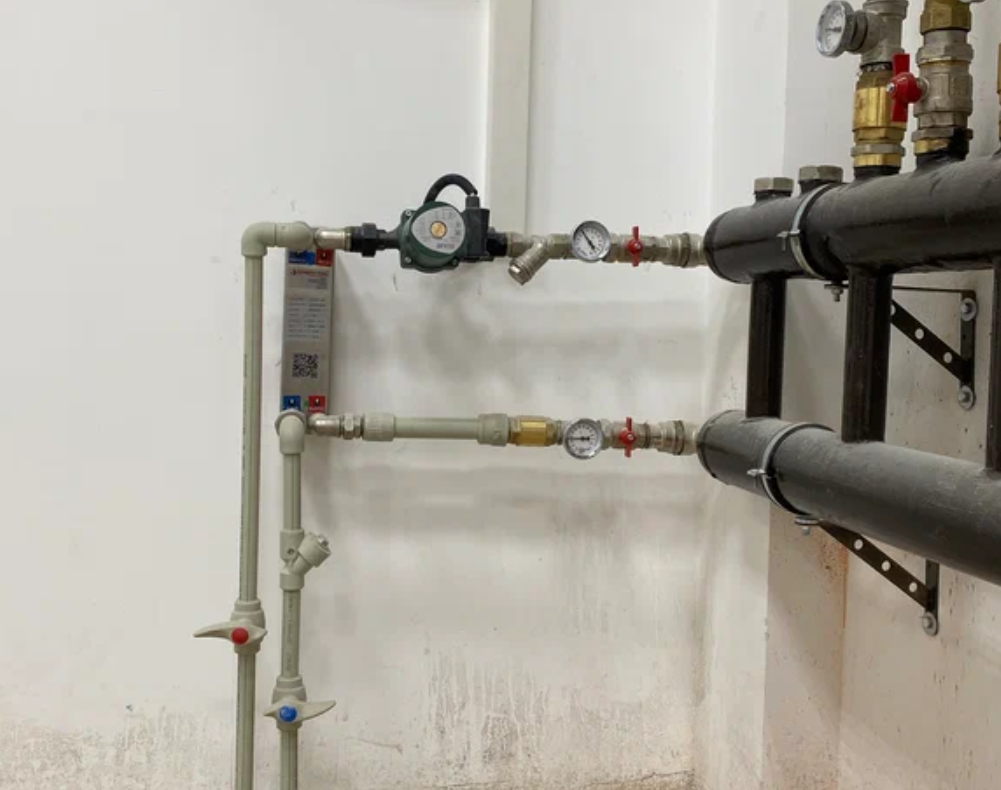

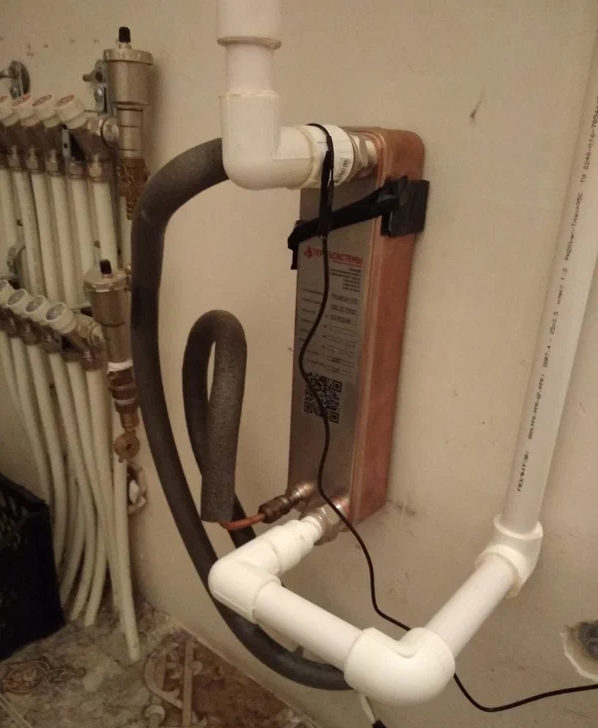

Видеоотзывы

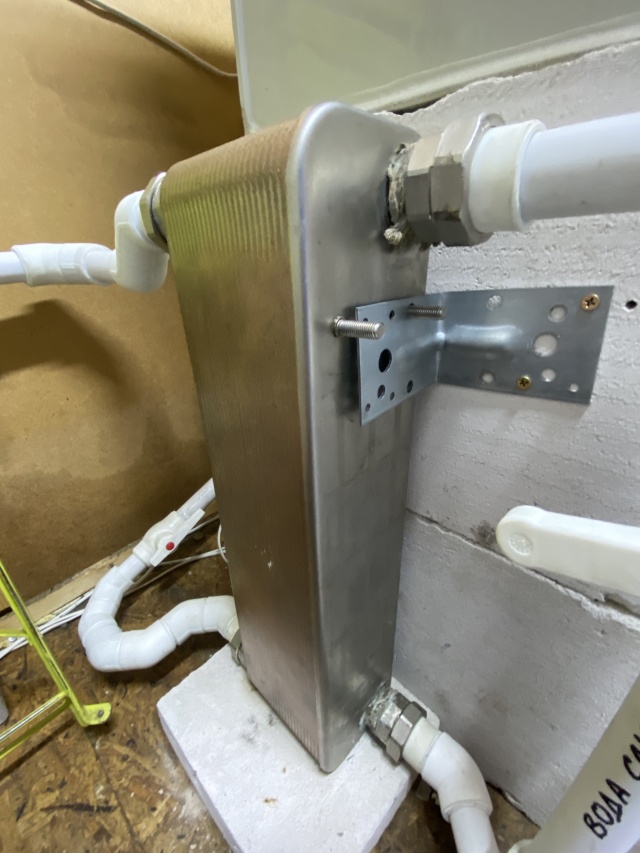

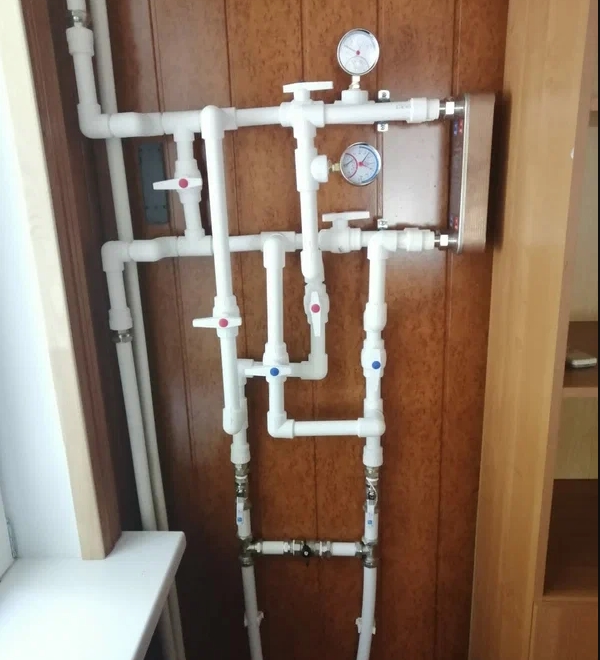

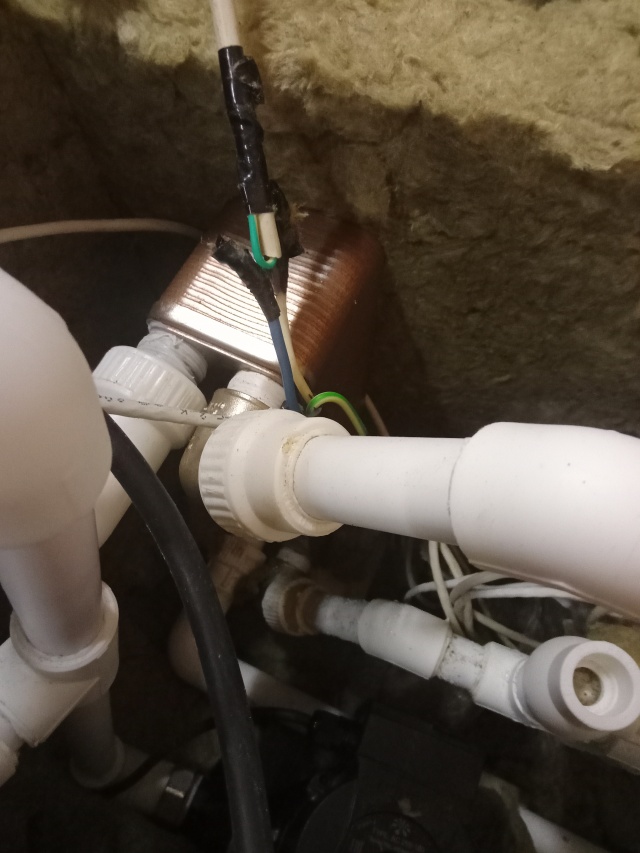

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!
