Паяные теплообменники ТТ для работы с высокотемпературными средами

При функционировании в контурах со средами с высокими температурными значениями, например, с паром, прекрасным выбором будет использование паяных теплообменных устройств ТТ. У этих приборов нет в комплектации уплотнений, как у разборных моделей. Пластины в паяном теплообменном устройстве припаяны между собой с помощью медного припоя, благодаря чему могут использоваться при высоком температурном режиме до 225С. Эти приборы также поддерживают работу при высоких значениях рабочего давления до 45 бар.

Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.

Примеры расчетов теплообменников ТТ

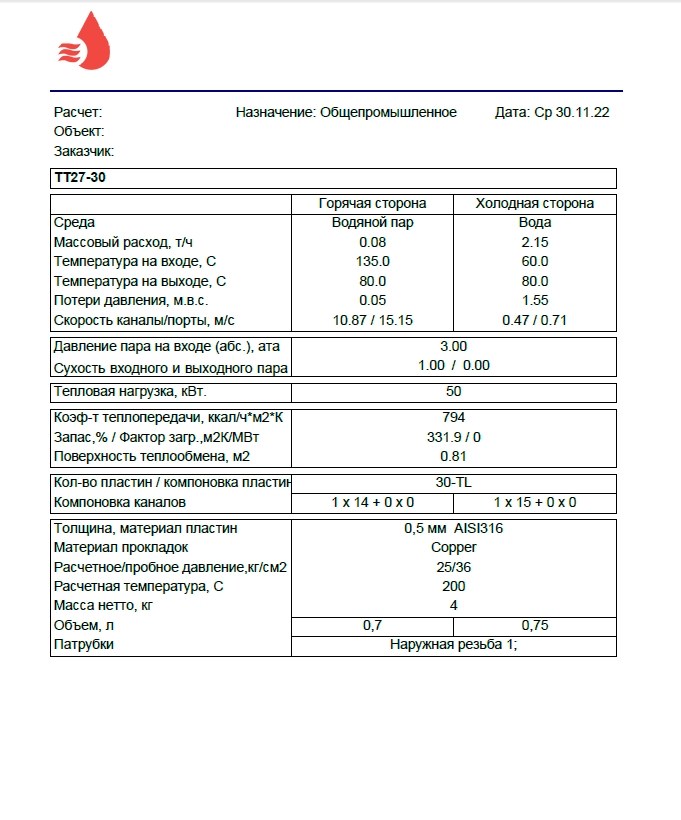

Пример расчёта теплообменного прибора для контура отопления жилого здания

Расчётная поверхность для отопления – 500 м2. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 50 кВт.
Нагревающая рабочая среда – пар. Температурные значения пара на входе в прибор – 135С, на выходе конденсат – 80С
Внутреннюю систему отопления прогреваем с 60С до 80С. Рабочая среда с температурным значением 80С поступает в приборы отопления (радиаторы)
Вид рабочих сред – пар и вода

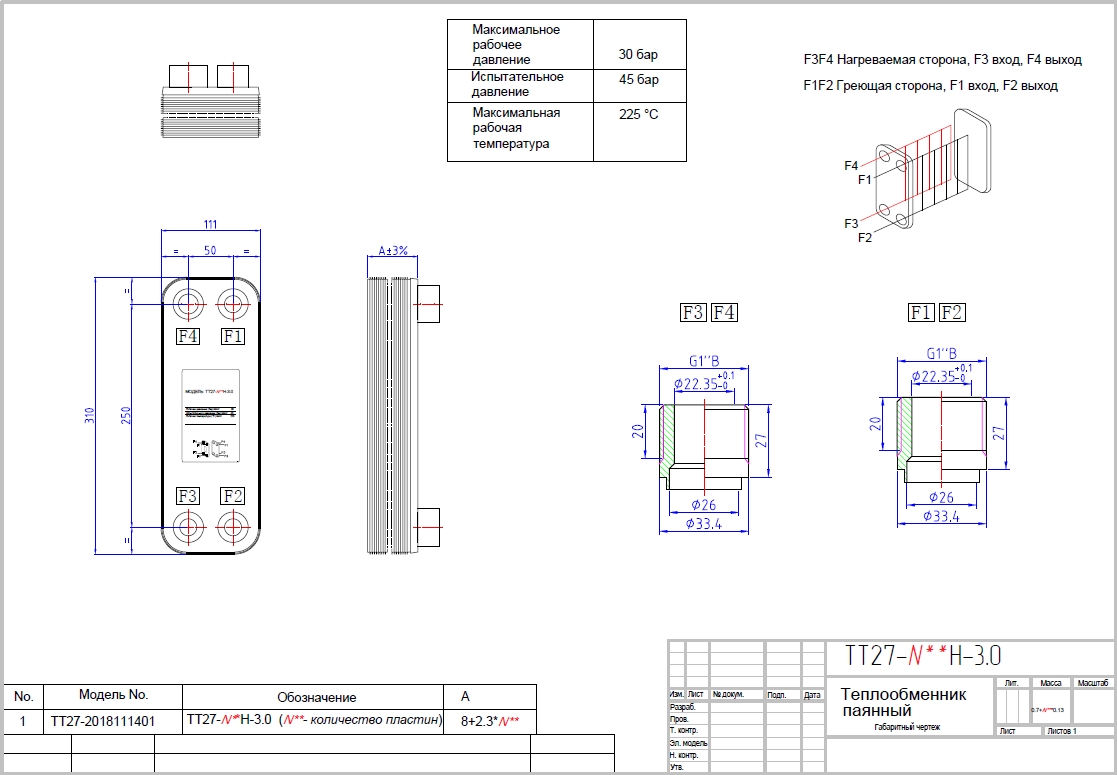

По данным параметрам специалисты рассчитали паяный теплообменник ТТ27-30. В этом приборе тридцать пластин, а площадь обмена теплом составляет – 0,81 м2.

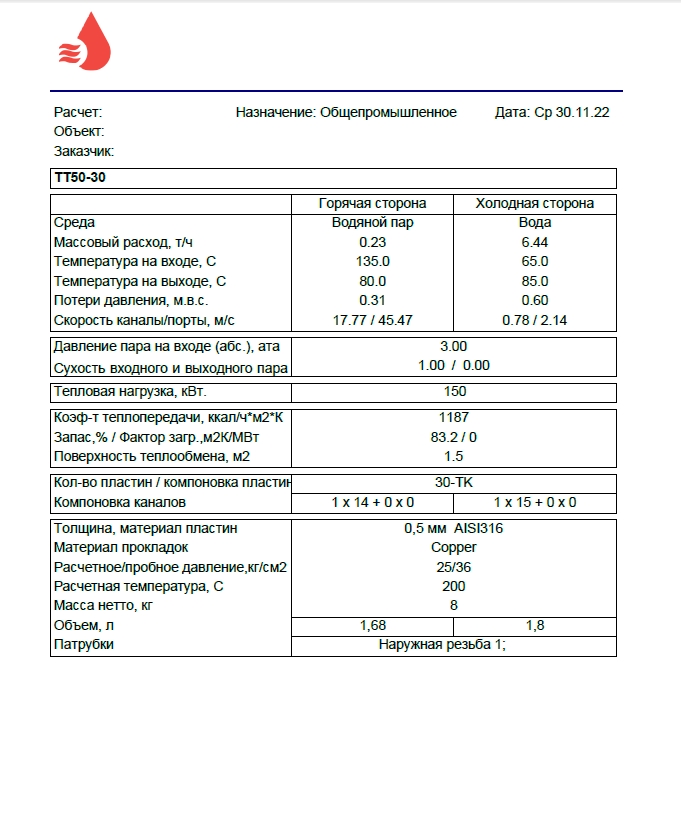

Пример расчёта теплообменного прибора для контура промышленного здания

Отапливаемая площадь – 1200 м2. Теплообменник рассчитан по следующим параметрам:

Мощность – 135 кВт.
Нагревающая рабочая среда – пар. Температурные значения пара на входе в прибор – 135С, на выходе конденсат – 80С
Внутреннюю систему отопления прогреваем с 65С до 85С. Рабочая среда с температурным значением 85С поступает в приборы отопления (радиаторы)
Вид рабочих сред – пар и вода

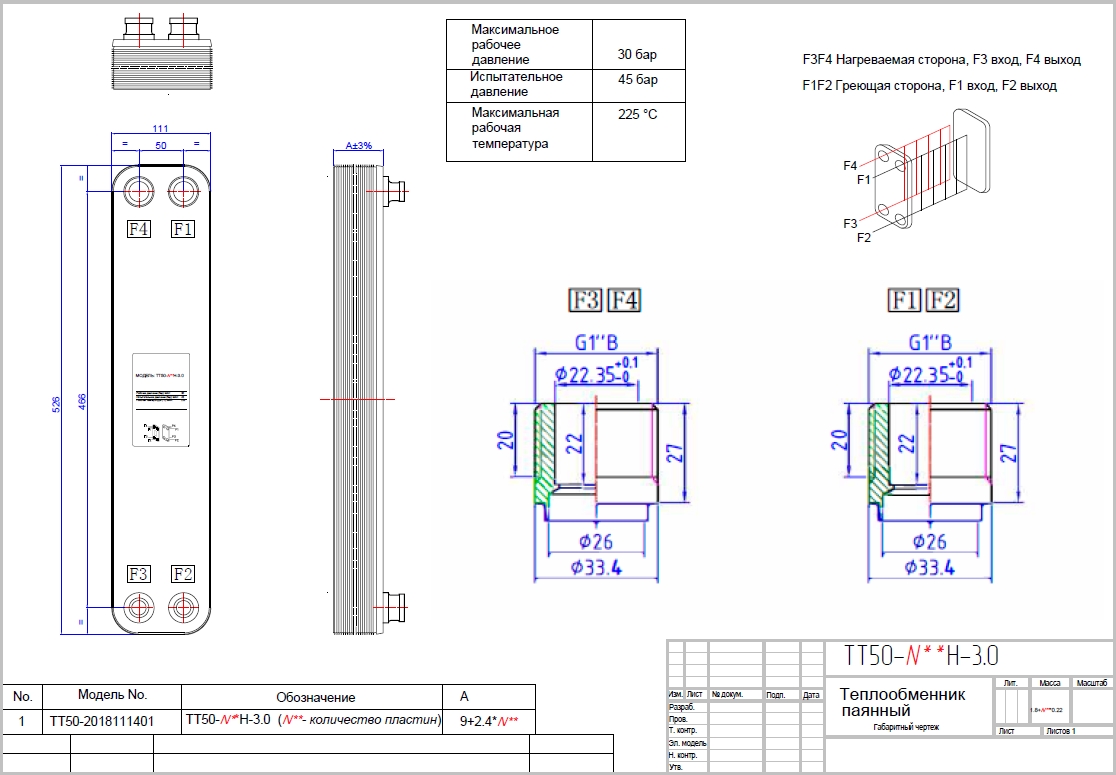

По данным параметрам специалисты рассчитали паяный теплообменник ТТ50-30. В этом приборе тридцать пластин, а площадь обмена теплом составляет – 1,5 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Данные характеристики необходимы нашему специалисту, чтобы произвести расчёт теплообменного устройства:

Мощность теплообменного устройства (кВт.) или расход одной из рабочих сред
Температурные значения нагревающей рабочей среды (пара)
До каких температурных значений нужно прогреть внутреннюю рабочую среду

Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные устройства ТТ — это безопасные приборы, которые доказали свою эффективность на протяжении 12 лет эксплуатации в неблагоприятных условиях. Эти устройства имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора дают возможность снижать затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые габариты. Прибор прекрасно разместится в коллекторном шкафу или специальной нише. Помимо этого, паяные устройства меньше весят в сравнении с разборными моделями.

Высокие технические параметры. Максимальное значение рабочего давления – 30 бар. Max значение рабочей температуры – 225С.

Из-за высоких значений рабочего температурного режима паяные приборы могут применяться в контурах, где нагревающей средой выступает пар.

С помощью патрубков со специальной наружной резьбой, клиент легко сможет монтировать теплообменное устройство к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменного устройства изготовлена из специальных марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменные устройства могут использоваться для применения с гликолями, антифризами, незамерзайками, тосолами и т.д..

Ответы на часто задаваемые вопросы

Какая мощность может быть у теплообменных устройств?

Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.

Какой может быть диаметр у патрубков?

Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность обмена теплом?

Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2

Какие максимальные значения рабочего давления и максимальные значения температурного режима?

Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.

Что используется для спайки пластин?

При спайке пластин в блоке применяется тонкий лист меди.

Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменные устройства отлично справляются с такими носителями.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30
