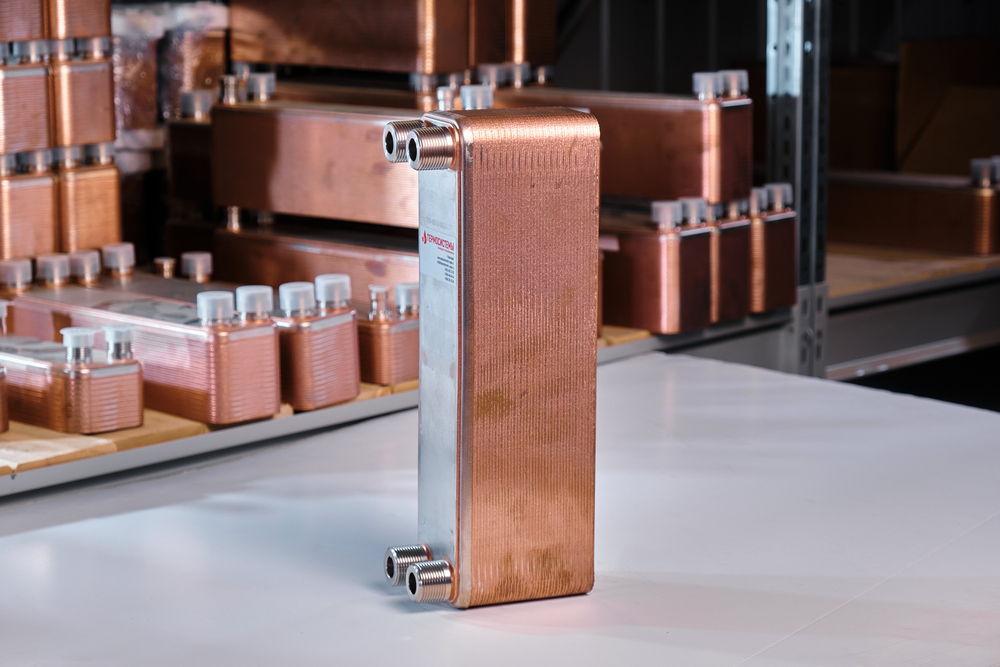

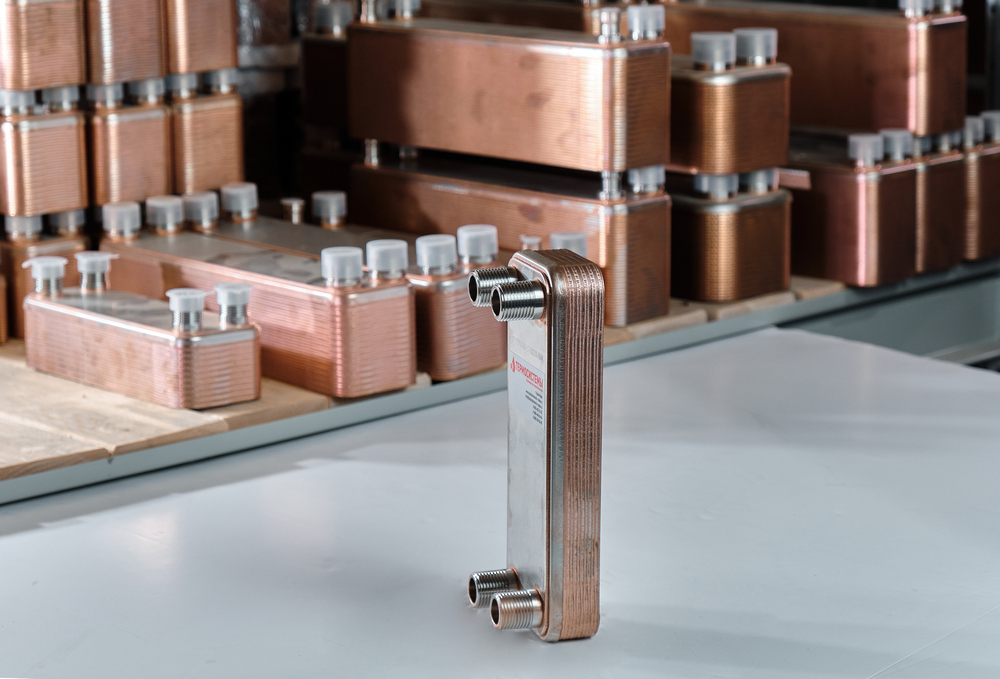

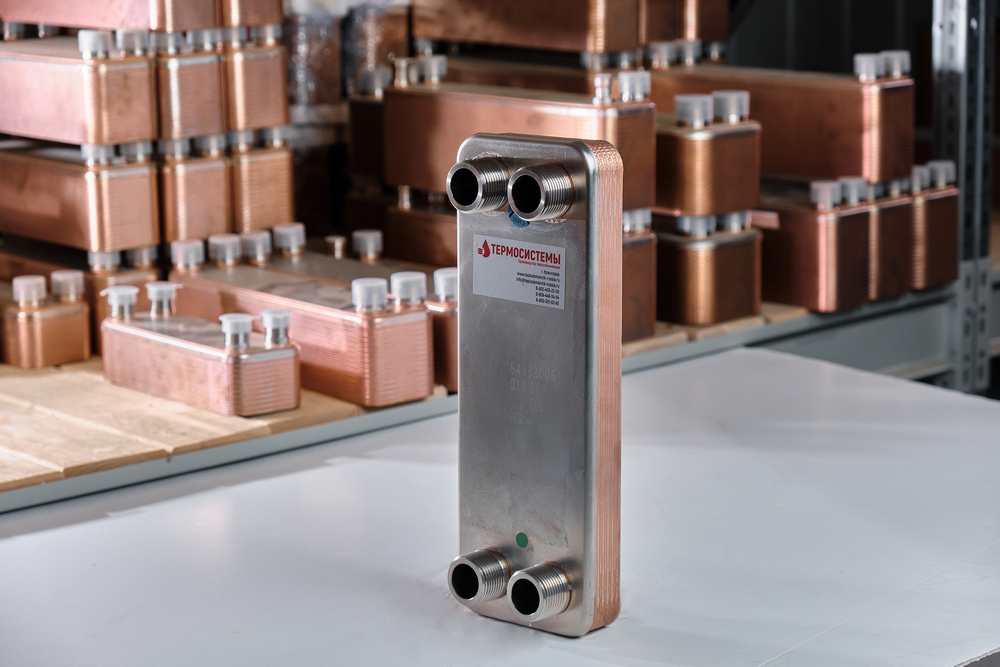

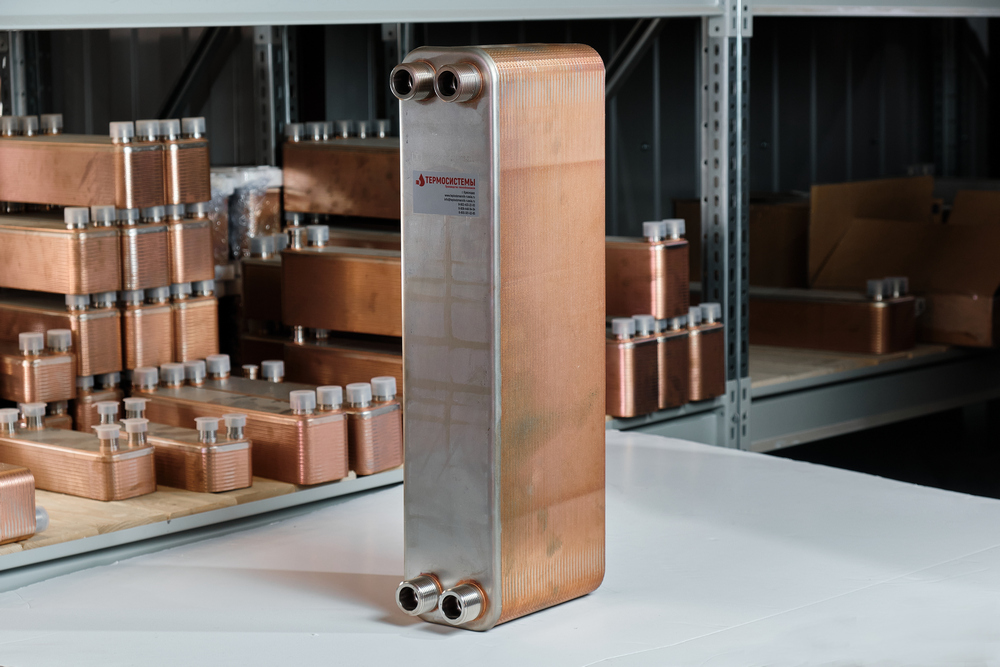

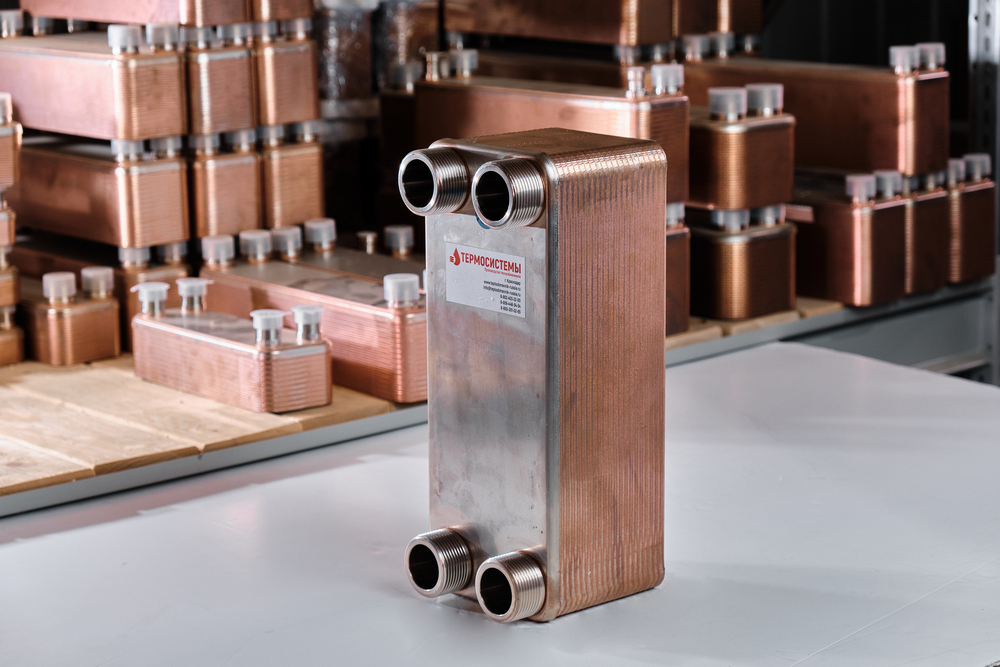

Паяные теплообменники ТТ для отопления

Паяные теплообменные приборы ТТ — это прекрасный вариант для теплопередачи от источника (котел или тепловые сети) к нагреваемой рабочей среде в контурах отопления. Высокая производительность и безопасность – это те свойства, за которые наши клиенты делают свой выбор в пользу паяных теплообменных устройств для контуров отопления своих объектов.

Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.

Примеры расчетов теплообменников ТТ

Пример расчёта теплообменного прибора для контура отопления жилого здания

Расчётная поверхность для отопления – 200 м2. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 20 кВт.
Температурные значения нагревающей рабочей среды, поступающей от газового котла – 80С
Внутреннюю систему отопления прогреваем в температурном режиме с 50С до 70С. Рабочая среда с температурным значением 70С поступает в приборы отопления (радиаторы)
Вид рабочих сред – вода

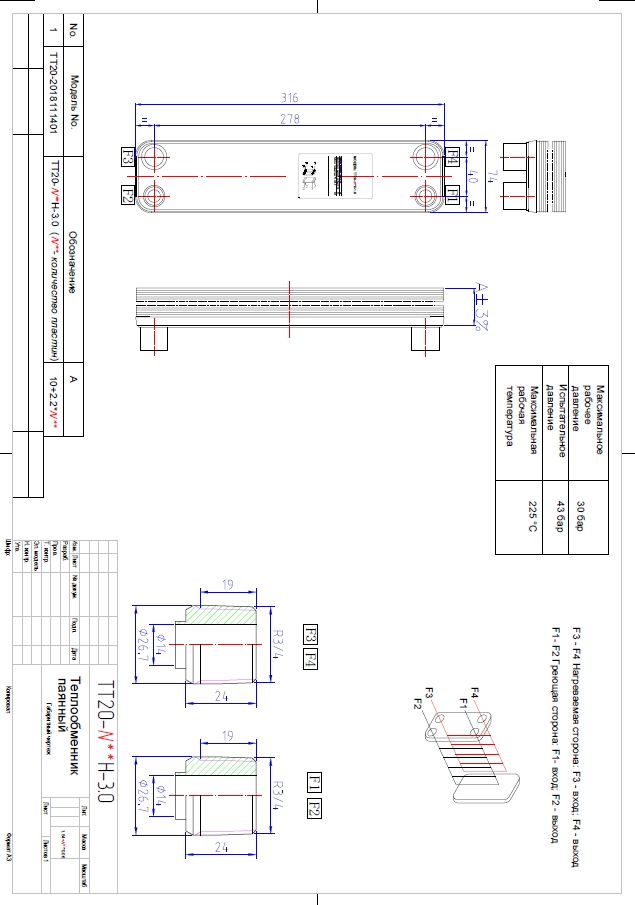

По данным параметрам специалисты рассчитали паяный теплообменник ТТ20-30.В этом приборе тридцать пластин, а площадь обмена теплом составляет – 0,6 м2.

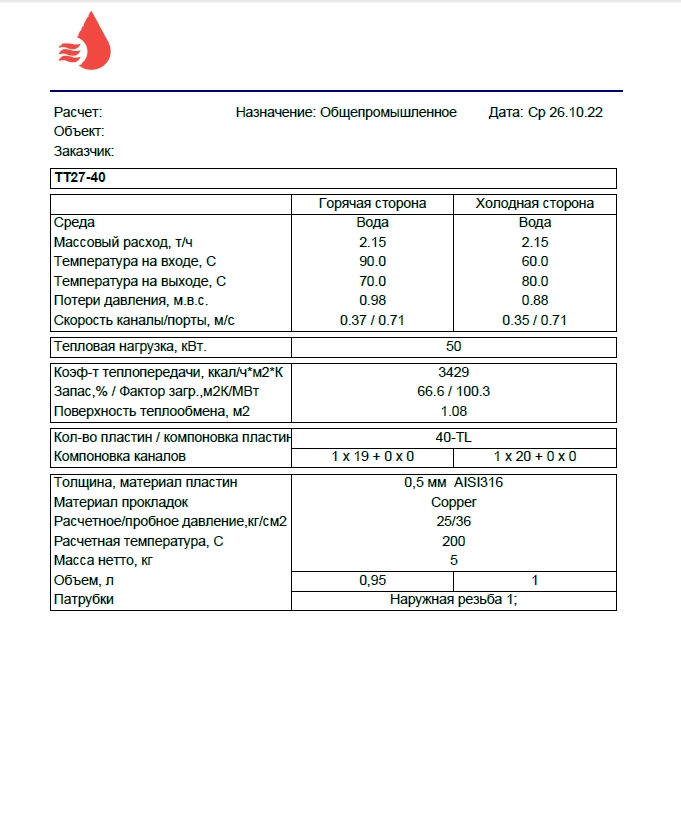

Пример расчёта теплообменного прибора для контура отопления офисного здания

Расчётная поверхность для отопления – 530 м2. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 50 кВт.
Температурные значения нагревающей рабочей среды, поступающей от газового котла – 90С
Внутреннюю систему отопления прогреваем в температурном режиме с 60С до 80С. Рабочая среда с температурным значением 80С поступает в приборы отопления (радиаторы)
Вид рабочих сред – вода

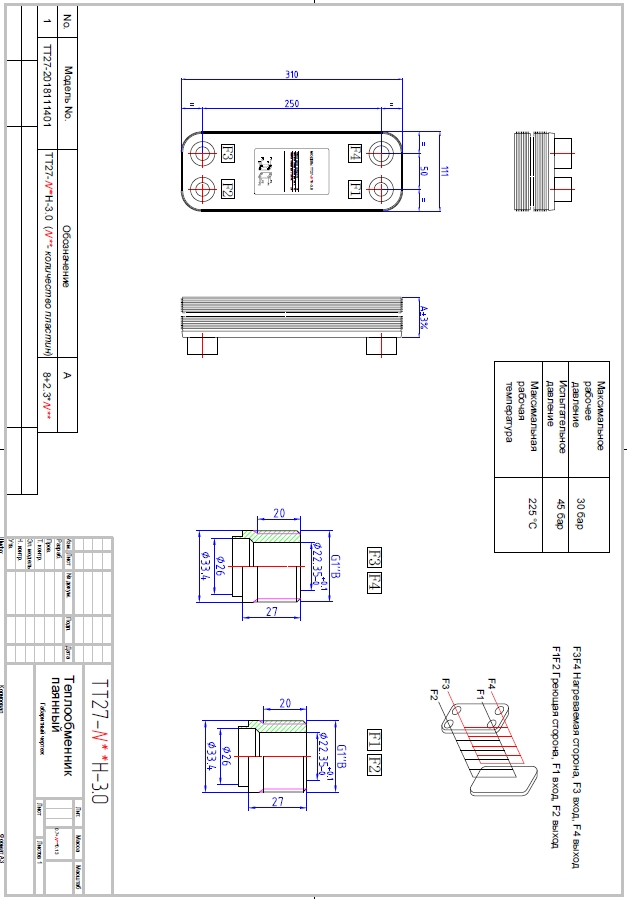

По данным параметрам специалисты рассчитали паяный теплообменник ТТ27-40. В этом приборе сорок пластин, а площадь обмена теплом составляет – 1,08 м2.

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Данные характеристики необходимы нашему специалисту, чтобы произвести расчёт теплообменного устройства:

Мощность теплообменного устройства (кВт.) или отапливаемая поверхность (м2)
Температурный режим для нагревающей рабочей среды
До какого температурного значения нужно прогреть внутреннюю рабочую среду, которая поступает в приборы отопления

Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.

Характеристики паяных теплообменников ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяные теплообменные устройства ТТ — это безопасные приборы, которые доказали свою эффективность на протяжении 12 лет эксплуатации в неблагоприятных условиях. Эти устройства имеют следующие достоинства:

Высокий коэффициент передачи тепла. Высокие теплопередающие качества прибора дают возможность снижать затраты на ресурсы, которые использует источник тепла (газ, электричество, твердое топливо...)

Малые габариты. Прибор прекрасно разместится в коллекторном шкафу или специальной нише. Помимо этого, паяные устройства меньше весят в сравнении с разборными моделями.

Высокие технические параметры. Максимальное значение рабочего давления – 30 бар. Max значение рабочей температуры – 225С.

Из-за высоких значений рабочего температурного режима паяные приборы могут применяться в контурах, где нагревающей средой выступает пар.

Устройства также могут использоваться в виде испарителей и конденсаторов фреона в тепловых насосах.

С помощью патрубков со специальной наружной резьбой, клиент легко сможет монтировать теплообменное устройство к инженерным сетям с применением типовых фитингов (американок, муфт..)

Структура теплообменного устройства изготовлена из специальных марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Теплообменные устройства могут использоваться для применения с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

Какая мощность может быть у теплообменных устройств?

Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.

Какова отапливаемая поверхность?

Отапливаемая поверхность будет напрямую зависеть от мощности прибора. Она может иметь значения от 10м2 до 20 000 м2. Наша компания готова подобрать устройство для любого значения отапливаемой поверхности в этом диапазоне.

Какой может быть диаметр у патрубков?

Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность обмена теплом?

Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2

Какие максимальные значения рабочего давления и максимальные значения температурного режима?

Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.

Что используется для спайки пластин?

При спайке пластин в блоке применяется тонкий лист меди.

Возможно ли применение теплообменных устройств для контуров с фреонами?

Да, такое применение возможно. Их главная задача – это функционирование в виде испарителей и конденсаторов фреона.

Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?

Да. Паяные теплообменные устройства отлично справляются с такими носителями.

Видеоотзывы

Паяные теплообменники для теплового пункта (системы отопления и ГВС). Видео отзыв!

Паяный Теплообменник TT50-70

Теплообменник ТТ14-30-4,5 в составе теплового насоса. Рабочие среды: фреон 410 - пропиленгликоль

Паяный теплообменник ТТ27-40 для системы Вентиляции. Мощность - 65 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-40

Паяный теплообменник ТТ50-20, мощность 60 кВт для системы снеготаяния на автомойке.

Паяный Теплообменник TT50-20

Паяный теплообменник ТТ50-60 для майнинга. 55 кВт. Отзыв заказчика!

Паяный теплообменник ТТ27-30 для системы ГВС. Отзыв Заказчика!

Паяный Теплообменник TT27-30

Паяный теплообменник ТТ27-10 для системы отопления. Мощность 5 кВт. Отзыв заказчика!

Паяный Теплообменник TT27-10

Теплообменник ТТ20-20 для теплых полов. Площадь теплого пола - 70 м2. Отзыв Заказчика!

Паяный Теплообменник TT20-20

Паяный Теплообменник ТТ50-40 для охлаждения иммерсионной жидкости. Асиков L3+

Паяный Теплообменник TT50-40

Паяный теплообменник для системы теплых полов. Модель ТТ27-30. Отзыв Заказчика!

Паяный Теплообменник TT27-30
