Паяные теплообменники ТТ для майнинга

Сегодня паяные теплообменные приборы ТТ – это самое эффективный вариант для контуров с жидкостным охлаждением майнинг-ферм. Эти приборы прекрасно справляются с задачей охлаждения иммерсионной жидкости за счет пластинчатой структуры и имеют низкое гидравлическое сопротивление. Вязкая иммерсионная жидкость быстро проходит по канальцам теплообменного устройства.

Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.

Примеры расчетов теплообменников ТТ

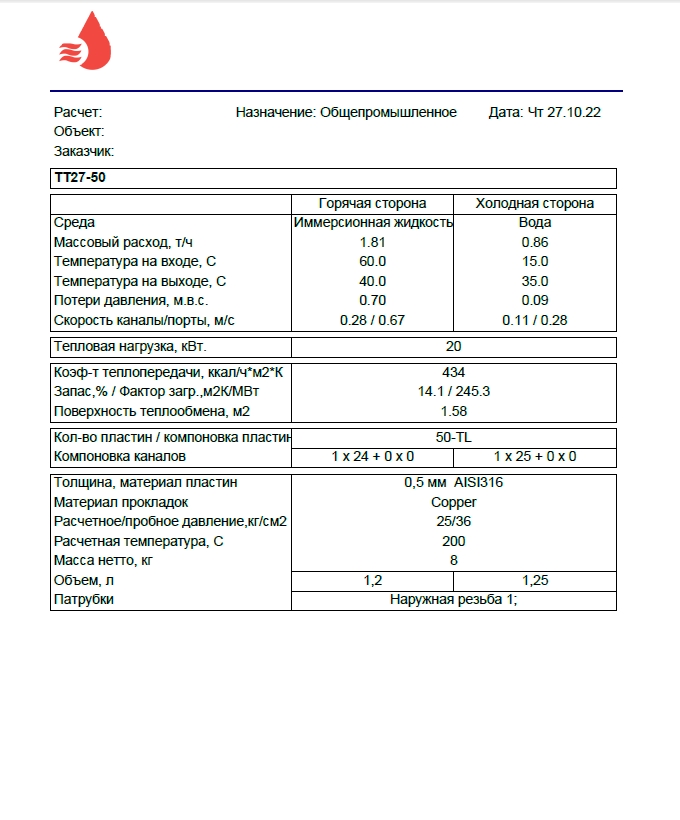

Пример расчёта паяного теплообменного прибора ТТ для контура охлаждения майнинг-фермы

Пример расчёта паяного теплообменного прибора ТТ для контура охлаждения майнинг-фермы, комплектующейся из шести асиков whatsminer M31S. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 20 кВт.
Температурный режим иммерсионной жидкости – снизить значения с 60С до 40С. В контейнер приходит уже охлажденная до 40С жидкость
Вид охладителя – вода с температурным значением 15С

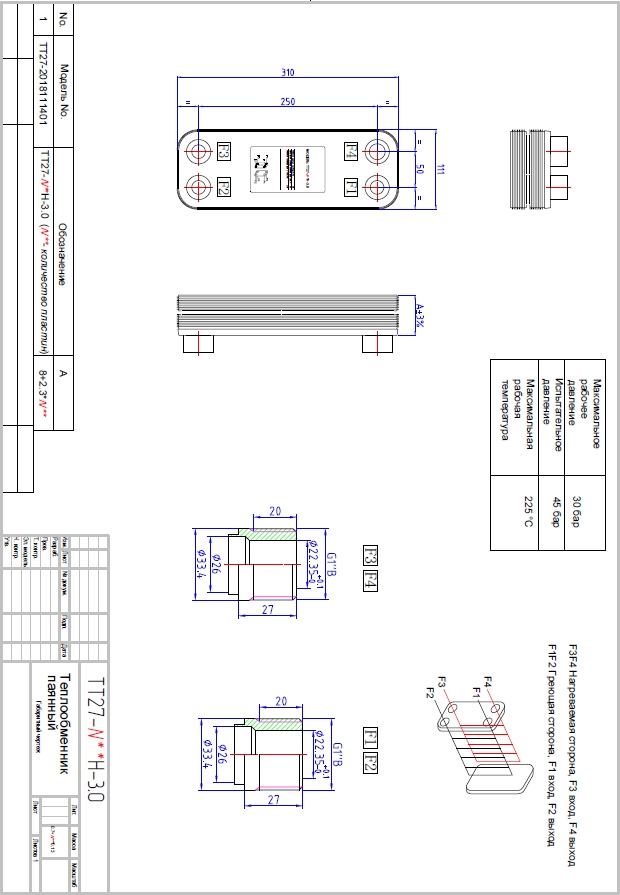

По данным параметрам специалисты рассчитали паяный теплообменник ТТ27-50. В этом приборе пятьдесят пластин, а площадь обмена теплом составляет – 1,35 м2.

Пример расчёта паяного теплообменного прибора ТТ для контура охлаждения майнинг-фермы

Пример расчёта паяного теплообменного прибора ТТ для контура охлаждения майнинг-фермы, комплектующейся из десяти асиков S19. Теплообменный прибор рассчитан по взятым характеристикам:

Мощность – 40 кВт.
Температурный режим иммерсионной жидкости – снизить значения с 60С до 40С. В контейнер приходит уже охлажденная до 40С жидкость
Вид охладителя – вода с температурным значением 15С

По данным параметрам специалисты рассчитали паяный теплообменник ТТ50-40. В этом приборе сорок пластин, а площадь обмена теплом составляет – 2 м2.

Какие параметры понадобятся для расчета теплообменника

Подбор теплообменников производится в сертифицированной программе

Данные характеристики необходимы нашему специалисту, чтобы произвести расчёт теплообменного устройства:

Суммарная электрическая мощность по Асикам (кВт.)
Температурные значения охладителя
Температурный режим, до которого нужно снизить значения температуры иммерсионной жидкости

Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.

Паяные теплообменные устройства ТТ — это безопасные приборы, которые доказали свою эффективность на протяжении 12 лет эксплуатации в неблагоприятных условиях. Эти устройства имеют следующие достоинства:

Высокий коэффициент передачи тепла. Теплообменное устройство продуктивно осуществляет процесс охлаждения водной среды за счёт тоненьких (0,5 мм.) пластин.

Охлаждающая рабочая среда и иммерсионная жидкость протекают в противотоке вдоль всей площади теплообменных пластин по специальным канальцам. Это даёт возможность снизить температурные значения иммерсионной жидкости до необходимого температурного режима за один круг.

Малые габариты. Прибор прекрасно разместится в коллекторном шкафу или специальной нише. Помимо этого, паяные устройства меньше весят в сравнении с разборными моделями.

Высокие технические параметры. Максимальное значение рабочего давления – 30 бар. Max значение рабочей температуры – 225С.

Удобство монтажа. С помощью патрубков со специальной наружной резьбой, клиент легко сможет монтировать теплообменное устройство к инженерным сетям с применением типовых фитингов (американок, муфт..)

Коррозийная устойчивость. Структура теплообменного устройства изготовлена из специальных марок нержавеющей стали, что повышает коррозийную устойчивость прибора.

Многопрофильность. Теплообменные устройства могут использоваться для применения с гликолями, антифризами, незамерзайками, тосолами и т.д.

Ответы на часто задаваемые вопросы

Какая мощность может быть у теплообменных устройств?

Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.

Можно ли применять ваши теплообменные устройства для иммерсионной жидкости?

Да, наши приборы прекрасно функционируют с вязкими средами, как например, иммерсионные жидкости.

Можно ли сделать расчёт теплообменного прибора для контура отопления от майнинга?

Да, можно. Нужно знать, каков будет контур отопления – теплый пол или радиаторы. Данная задача весьма распространена, наши специалисты имеют опыт в комплектации теплообменными приборами таких объектов.

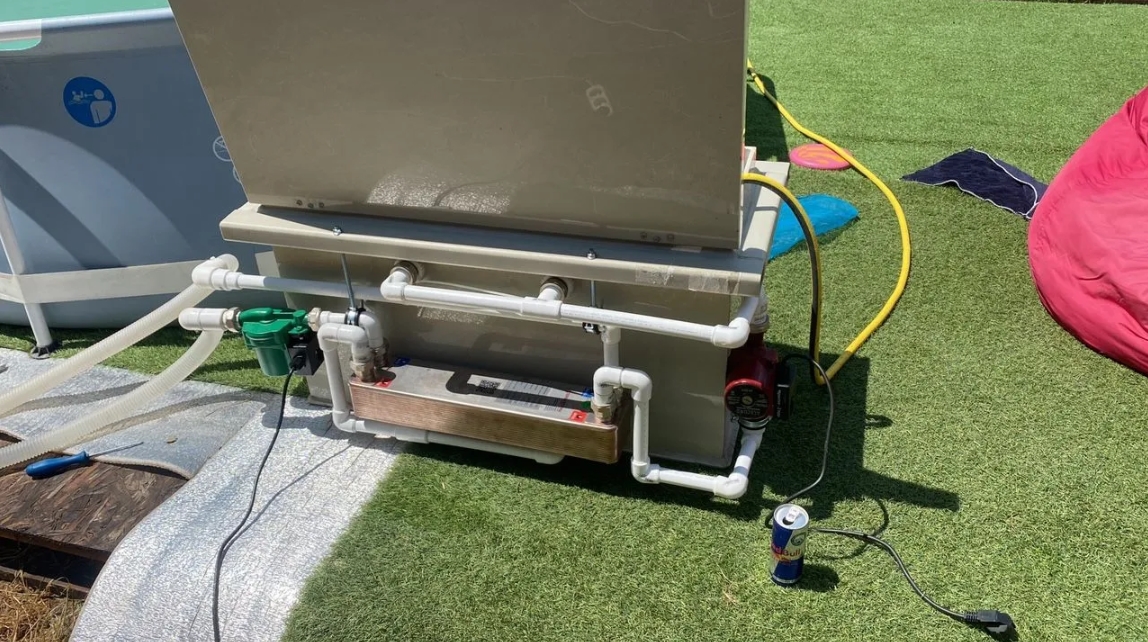

Можно ли при помощи вашего теплообменного устройства прогреть бассейн от майнинг фермы?

Да, можно. В данном контуре вода из бассейна выступит охлаждающей средой, которая будет прогреваться от иммерсионной жидкости. Наши специалисты имеют опыт в комплектации теплообменными приборами таких объектов.

Что лучше применять в качестве охлаждающей рабочей среды?

Вариантов несколько. Чем холоднее температурные значения охлаждающей среды, тем экономичнее выйдет теплообменный прибор, поскольку ему нужна будет меньшая теплопередающая площадь и, соответственно, пластин в приборе будет меньше. Наши специалисты делают расчёт приборов для разных объектов – от воды из скважины до контуров отопления от майнинга.

Какой может быть диаметр у патрубков?

Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200

Какова поверхность обмена теплом?

Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2.

Какие максимальные значения рабочего давления и максимальные значения температурного режима?

Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.

Что используется для спайки пластин?

При спайке пластин в блоке применяется тонкий лист меди.
