Паяные теплообменные устройства ТТ прекрасно реализуются в контурах конденсации разных фреонов. Эти приборы производительно участвуют в передаче тепла, что образуется при конденсации второй рабочей среде, которая затем идёт в аппараты для контура отопления. Теплообменные устройства имеют высокие параметры использования значений рабочего давления – до 45 бар, а также обладают патрубками "под пайку", что облегчает процесс монтажа устройства к фреоновой линии. За счет малых габаритов прибор прекрасно разместится в коллекторном шкафу или специальной нише. Все эти плюсы использования устройства определяют их преимущественное использование для контуров охлаждения, кондиционирования и тепловых насосах.
Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.
Пример расчёта паяного теплообменного устройства (конденсатора фреона), который необходим для нагрева воды в контуре отопления здания. Нагревающая рабочая среда – фреон R410A. Теплообменный прибор рассчитан по взятым характеристикам:

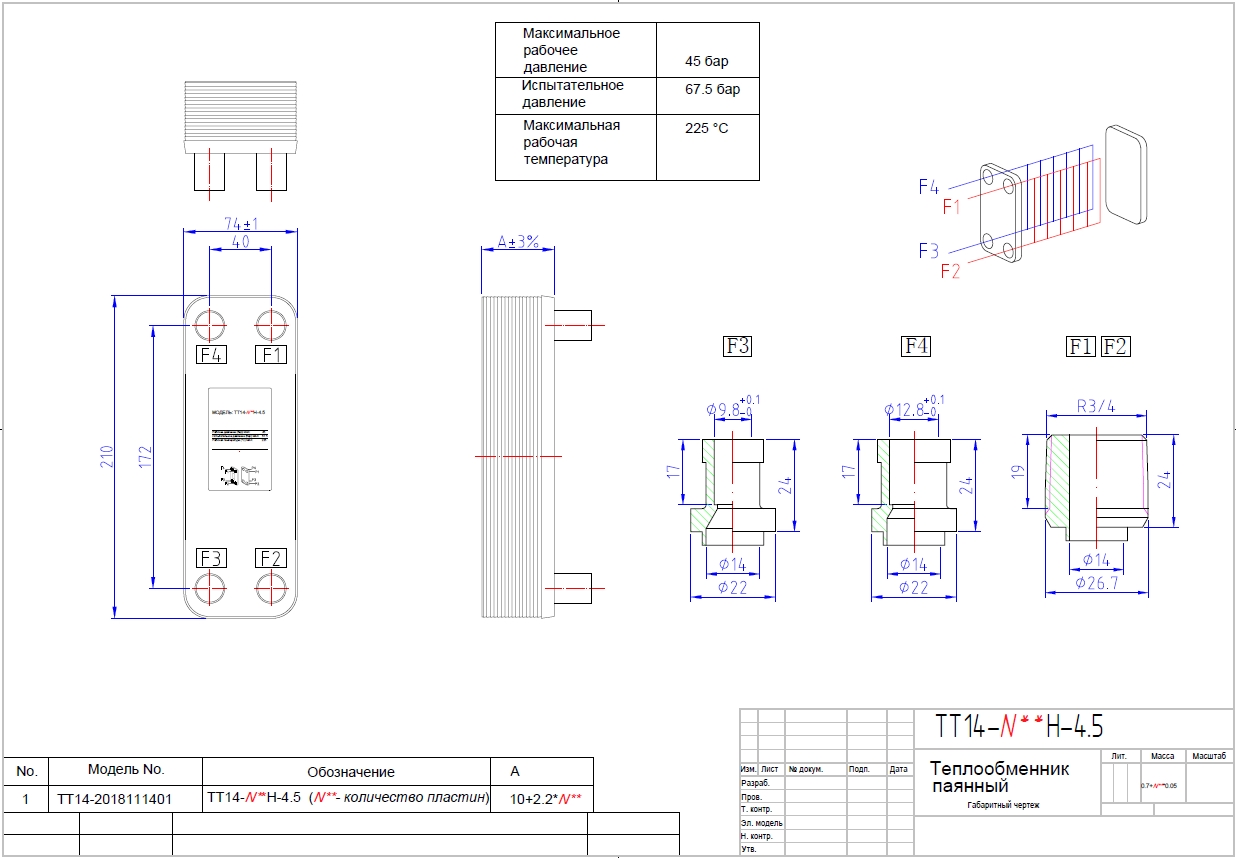

По данным параметрам специалисты рассчитали паяный теплообменник ТТ14R-20-4.5. В этом приборе двадцать пластин, а площадь обмена теплом составляет – 0,28 м2.
.jpg)
.jpg)
Пример расчёта паяного теплообменного устройства (конденсатора фреона), который необходим для нагрева воды для системы теплых полов здания. Нагревающая рабочая среда – фреон R410A. Теплообменный прибор рассчитан по взятым характеристикам:
По данным параметрам специалисты рассчитали паяный теплообменник ТТ14R-30-4.5. В этом приборе тридцать пластин, а площадь обмена теплом составляет – 0,42 м2.
.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Данные характеристики необходимы нашему специалисту, чтобы произвести расчёт теплообменного устройства:
Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Какая мощность может быть у теплообменных устройств?
Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.
Какова отапливаемая поверхность?
Отапливаемая поверхность будет напрямую зависеть от мощности прибора. Она может иметь значения от 10м2 до 20 000 м2. Наша компания готова подобрать устройство для любого значения отапливаемой поверхности в этом диапазоне.
Какой может быть диаметр у патрубков?
Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200
Расположены ли по фреоновой стороне патрубки «под пайку»?
Да, такие разновидности приборов имеются у нас в наличии.
Какова поверхность обмена теплом?
Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2
Какие максимальные значения рабочего давления и максимальные значения температурного режима?
Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.
Что используется для спайки пластин?
При спайке пластин в блоке применяется тонкий лист меди.
Возможно ли применение теплообменных устройств для контуров с фреонами?
Да, такое применение возможно. Их главная задача – это функционирование в виде испарителей и конденсаторов фреона.
Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменные устройства отлично справляются с такими носителями.Видеоотзывы
