Паяные теплообменные устройства ТТ прекрасно вписываются в контуры, где происходят процессы испарения (кипения) разных фреонов. Они производительно производят охлаждение второго теплоносителя, а при кипении фреона происходит эффективное охлаждение. Такие приборы имеют высокие параметры использования по значениям рабочего давления – до 45 бар, а также обладают патрубками "под пайку", что облегчает процесс монтажа устройства к фреоновой линии. За счет малых габаритов прибор прекрасно разместится в коллекторном шкафу или специальной нише. Все эти плюсы использования устройства определяют их преимущественное использование для контуров охлаждения, кондиционирования и тепловых насосах.
Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.
Пример расчёта паяного теплообменного прибора (испарителя фреона), задачей которого является охлаждение воды с 50С до 6С. Эта вода применяется в контуре отведения тепла от функционирующего оборудования. В качестве охладителя применяется фреон R410A. Теплообменный прибор рассчитан по взятым характеристикам:

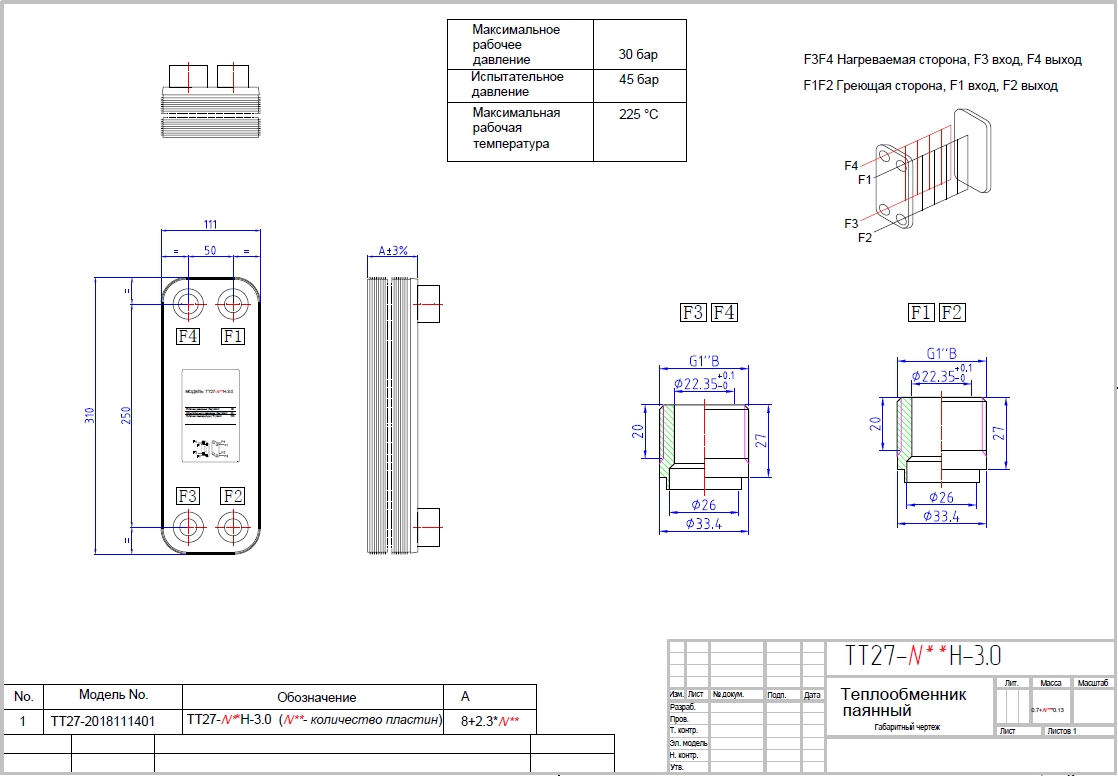

По данным параметрам специалисты рассчитали паяный теплообменник ТТ27-30. В этом приборе тридцать пластин, а площадь обмена теплом составляет – 0,81 м2.
.jpg)
.jpg)

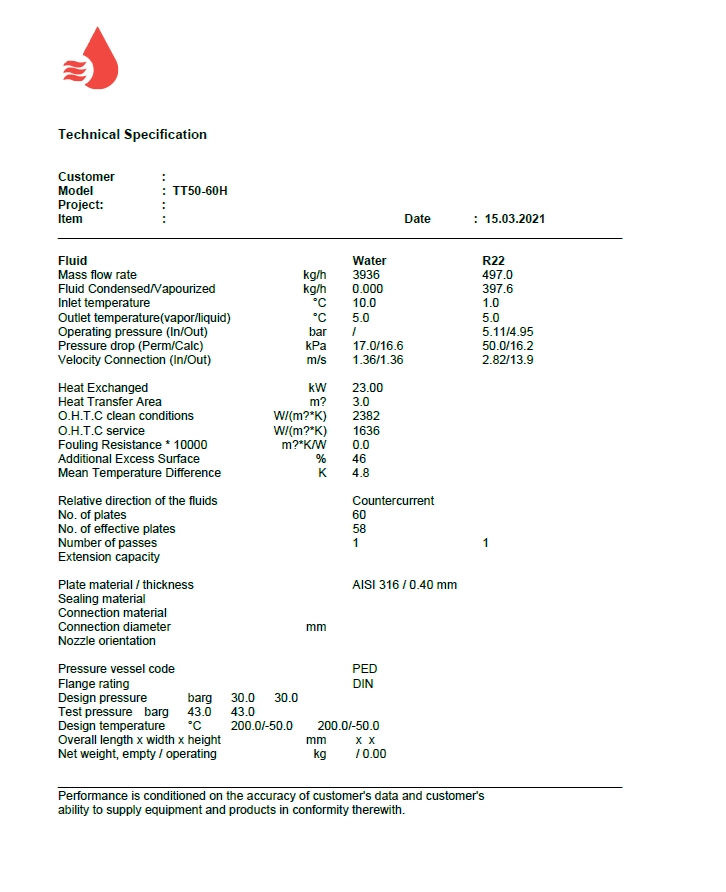

Пример расчёта паяного теплообменника (испарителя фреона), паяного теплообменного прибора (испарителя фреона), задачей которого является охлаждение воды с 10С до 5С. Эта вода применяется в контуре кондиционирования. В качестве охладителя применяется фреон R22. Теплообменный прибор рассчитан по взятым характеристикам:

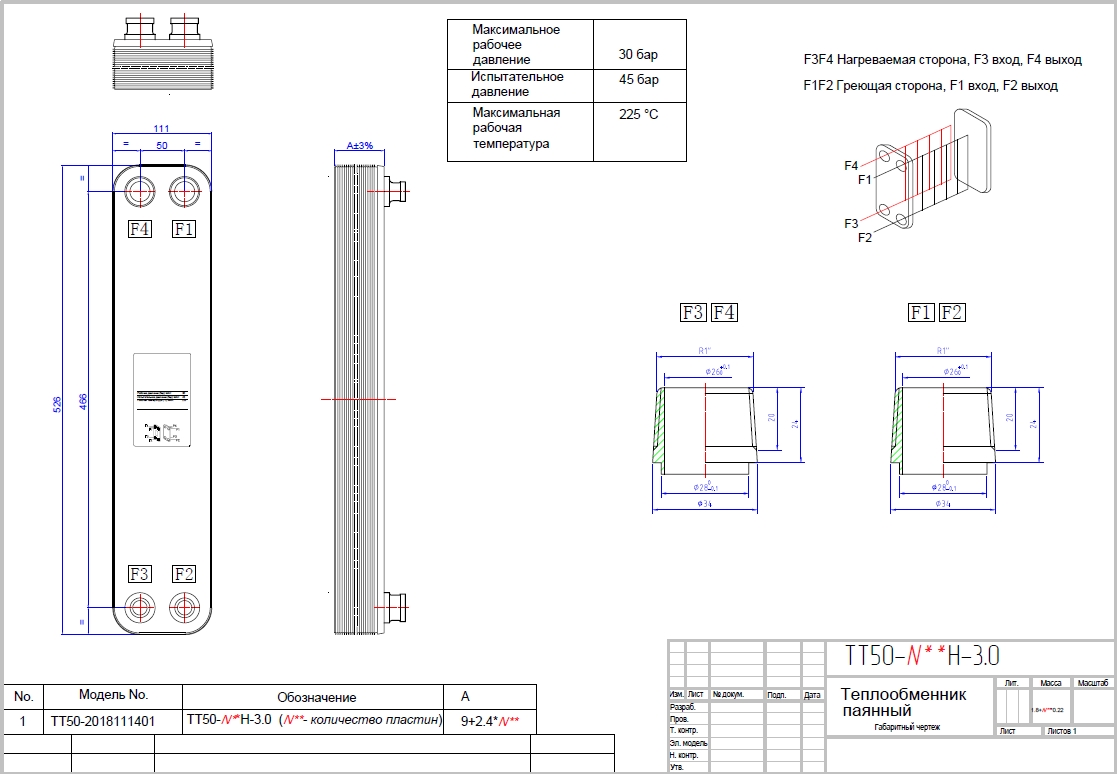

По данным параметрам специалисты рассчитали паяный теплообменник ТТ50-60. В этом приборе шестьдесят пластин, а площадь обмена теплом составляет – 3 м2.
.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Эти параметры понадобятся нашему инженеру для расчета теплообменника:
Мы подготовим расчёт всего в течение 15 минут! Сразу же отправим его Вам в комплекте с чертежом и коммерческим предложением, где пропишем стоимость и сроки доставки.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Какая мощность может быть у теплообменных устройств?
Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.
Какой может быть диаметр у патрубков?
Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200
Расположены ли по фреоновой стороне патрубки «под пайку»?
Да, такие разновидности приборов имеются у нас в наличии.
Какова поверхность обмена теплом?
Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2
Какие максимальные значения рабочего давления и максимальные значения температурного режима?
Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.
Что используется для спайки пластин?
При спайке пластин в блоке применятеся тонкий лист меди.
Возможно ли применение теплообменных устройств для контуров с фреонами?
Да, такое применение возможно. Их главная задача – это функционирование в виде испарителей и конденсаторов фреона.
Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменные устройства отлично справляются с такими носителями.Видеоотзывы
