Прогрев воды в контурах ГВС производится с помощью специальных пластинчатых теплообменных приборов. Паяные теплообменные устройства ТТ благодаря своей безопасности и продуктивности прекрасно подходят для выполнения этой задачи, поскольку производят мгновенный прогрев воды в отличии от, например, бойлеров. На выходе из теплообменного прибора клиент получает прогретую до 60С воду, которая отвечает всем санитарным требованиям.
Структура теплообменного устройства построена на блоке специальных пластин, изготовленных их специальных марок нержавеющей стали. В блоке пластины припаяны друг к другу с помощью припоя. Пластины омываются с одной стороны нагревающей рабочей средой, а с другой нагреваемым теплоносителем. У пластин для этого имеются специальные канальцы. Каждое теплообменное устройство оснащено четырьмя патрубками. Два из них необходимы для подачи и обработки охладителя, другие два – для входа в контур нагреваемого теплоносителя и выхода охлаждаемой среды.

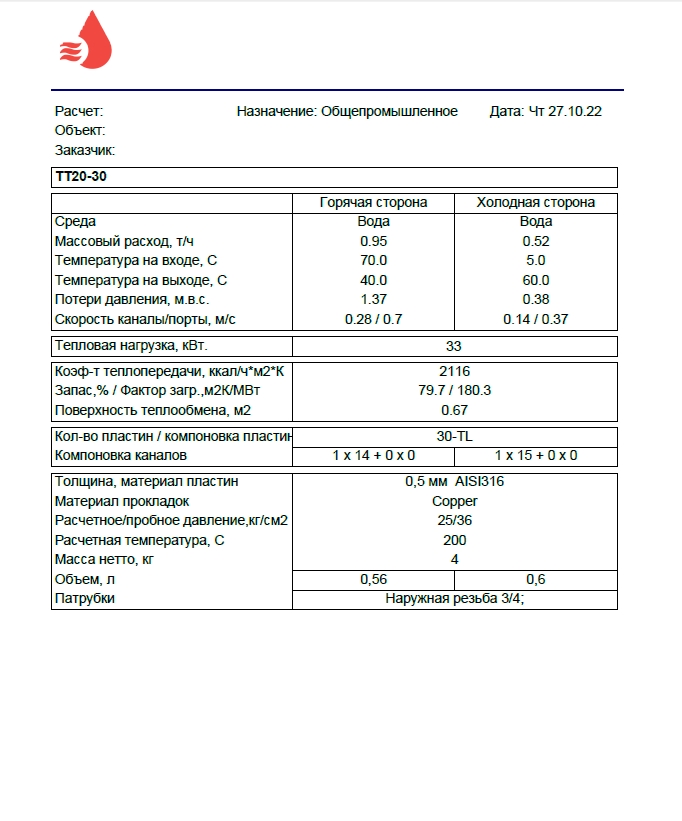

Пример расчёта теплообменного прибора для контура горячего водоснабжения жилого здания. Теплообменное устройство прогревает 520 литров в час воды. Теплообменный прибор рассчитан по взятым характеристикам:
По данным параметрам специалисты рассчитали паяный теплообменник ТТ20-30. В этом приборе тридцать пластин, а площадь обмена теплом составляет 0,6 м2.
.pdf.jpg)
.pdf.jpg)

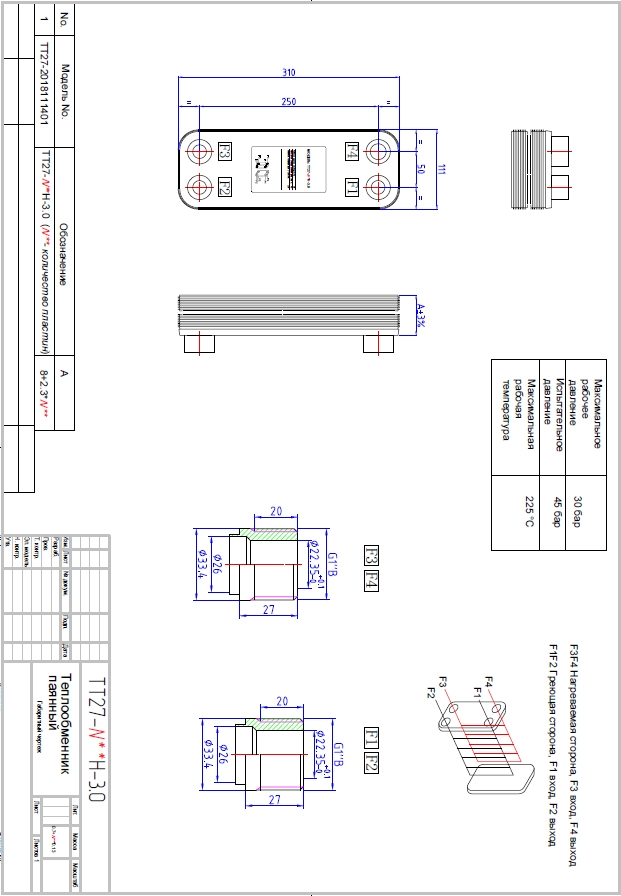

Пример расчёта теплообменного прибора для контура горячего водоснабжения пищевого блока. В блоке имеется десять точек водоразбора, которые могут функционировать одновременно. Теплообменное устройство прогревает 1570 литров воды в час. Теплообменный прибор рассчитан по взятым характеристикам:
По данным параметрам специалисты рассчитали паяный теплообменник ТТ27-40. В этом приборе сорок пластин, а площадь обмена теплом составляет – 1,08 м2.
.pdf.jpg)
.jpg)
Необходим расчет теплообменника?
Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.
Евгений
Инженер Termosystems
Эти параметры понадобятся нашему инженеру для расчета теплообменника:
Расчет теплообменника занимает 15 минут! В результате вы получите тепловой расчет теплообменника с чертежом и КП с ценой и сроками поставки оборудования.
Материал пластин Нержавеющая сталь AISI316L
Материал патрубков Нержавеющая сталь AISI304
Толщина пластин 0,4 мм
Рабочая температура от -196°С до 200°С
Max рабочее давление 30-45 бар
Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»
Какая мощность может быть у теплообменных устройств?
Наша организация может выпустить прибор на любую мощность от 1 кВт. до 2 МВт.
Могут ли паяные теплообменные устройства применяться в контурах ГВС?
Да, могут. Но для использования прибора, вода должна быть мягкой, т.е. иметь в составе мало солей жесткости. Обслуживание и промывка паяного устройства может быть применена только безразборным способом. Поэтому для прогрева воды в контурах горячего водоснабжения часто применяют разборные пластинчатые модели из-за удобства их обслуживания и промывки.
Какое теплообменное устройство будет выгоднее по цене при одинаковой мощности – разборный или паяный?
Выгоднее в цене – паяный прибор. Но стоит отметить, что постобслуживание разборной модели, а именно промывка, будет намного проще, чем у паяного.
Какой может быть диаметр у патрубков?
Мы производим теплообменные устройства с диаметрами патрубков от Ду15(1/2) до Ду200
Какова поверхность обмена теплом?
Каждое из теплообменных устройств обладает своей площадью обмена теплом. Чем больше габариты прибора, тем больше в нём блоков пластин, тем, соответственно, больше площадь обмена теплом. Для её изменения используют значения в м2. Наши теплообменные устройства могут иметь поверхность обмена теплом от 0,14 м2 до 30 м2
Какие максимальные значения рабочего давления и максимальные значения температурного режима?
Мы изготавливаем марки с максимальным значением рабочего давления 30 бар, а некоторые модели – до 45 бар. Max значение рабочей температуры – 225С.
Что используется для спайки пластин?
При спайке пластин в блоке применятеся тонкий лист меди.
Можно ли применять в теплообменном устройстве антифризы, незамерзайки, гликоли, тосолы..?
Да. Паяные теплообменные устройства отлично справляются с такими носителями.Видеоотзывы
